閥門定位器（valvepositioner）閥門定位器按結構分：氣動閥門定位器、電氣閥門定位器及智能閥門定位器，是調節閥的主要附件，通常與氣動調節閥配套使用，它接受調節器的輸出信號，然後以它的輸出信號去控製氣動調節閥，當調節閥動作後，閥杆的位移又通過機械裝置反饋到閥門定位器，閥位狀況通過電信號傳給上位係統。

閥門定位器按其結構形式和工作原理可以分成氣動閥門定位器、電－氣閥門定位器和智能式閥門定位器。

閥門定位器能夠增大調節閥的輸出功率，減少調節信號的傳遞滯後的情況發生，加快閥杆的移動速度，能夠提高閥門的線性度，克服閥杆的摩擦力並消除不平衡力的影響，從而保 證調節閥的正確定位。

（1）氣動閥門定位器的輸入信號是標準氣信號，例如，20~100kPa氣信號，其輸出信號也是標準的氣信號。

（2）電氣閥門定位器的輸入信號是標準電流或電壓信號，例如，4~20mA電流信號或1~5V電壓信號等，在電氣閥門定位器內部將電信號轉換為電磁力，然後輸出氣信號到撥動控製閥。

（3）智能電氣閥門定位器它將控製室輸出的電流信號轉換成驅動調節閥的氣信號，根據調節閥工作時閥杆摩擦力，抵消介質壓力波動而產生的不平衡力，使閥門開度對應於控製室輸出的電流信號。並且可以進行智能組態設置相應的參數，達到改善控製閥性能的目的。

2、按動作的方向可分為單向閥門定位器和雙向閥門定位器。單向閥門定位器用於活塞式執行機構時，閥門定位器隻有一個方向起作用，雙向閥門定位器作用在活塞式執行機構氣缸的兩側，在兩個方向起作用。

3、按閥門定位器輸出和輸入信號的增益符號分為正作用閥門定位器和反作用閥門定位器。正作用閥門定位器的輸入信號增加時，輸出信號也增加，因此，增益為正。反作用閥門定位器的輸入信號增加時，輸出信號減小，因此，增益為負。

4、按閥門定位器輸入信號是模擬信號或數字信號，可分為普通閥門定位器和現場總線電氣閥門定位器。普通閥門定位器的輸入信號是模擬氣壓或電流、電壓信號，現場總線電氣閥門定位器的輸入信號是現場總線的數字信號。

5、按閥門定位器是否帶CPU可分為普通電氣閥門定位器和智能電氣閥門定位器。普通電氣閥門定位器沒有CPU，因此，不具有智能，不能處理有關的智能運算。智能電氣閥門定位器帶CPU，可處理有關智能運算，例如，可進行前向通道的非線性補償等，現場總線電氣閥門定位器還可帶PID等功能模塊，實現相應的運算。

6、按反饋信號的檢測方法也可進行分類。例如，用機械連杆方式檢測閥位信號的閥門定位器：用霍爾效應檢測位移的方法檢測閥杆位移的閥門定位器：用電磁感應方法檢測閥杆位移的閥門定位器等。

（1）用於對調節質量要求高的重要調節係統，以提高調節閥的定位精 確及可 靠性。

（2）用於閥門兩端壓差大（△p>1MPa）的場合。通過提高氣源壓力增大執行機構的輸出力，以克服液體對閥芯產生的不平衡力，減小行程誤差。

（3）當被調介質為高溫、高壓、低溫、有毒、易燃、易爆時，為了防止對外泄漏，往往將填料壓得很緊，因此閥杆與填料間的摩擦力較大，此時用定位器可克服時滯。

（4）被調介質為粘性流體或含有固體懸浮物時，用定位器可以克服介質對閥杆移動的阻力。

（5）用於大口徑（Dg>100mm）的調節閥，以增大執行機構的輸出推力。

（6）當調節器與執行器距離在60m以上時，用定位器可克服控製信號的傳遞滯後，改善閥門的動作反應速度。

（7）用來改善調節閥的流量特性。

（8）一個調節器控製兩個執行器實行分程控製時，可用兩個定位器，分別接受低輸入信號和高輸入信號，則一個執行器低程動作，另一個高程動作，即構成了分程調節。

DVC6000調試步驟：

打開275/375手操器 從主菜單（Main Menu） 選擇Hart應用（HART Application）從On line找到該定位器。依次進入Setup&Diag ——Detailed Setup——Mode——Instument Mode (或者按手操器上快捷鍵直接進入)——警告！in service 模式被送到儀表當中時閥門也許會動（WARNING!Valve may move when in Service mode is sent to the instrument.） 按OK 後進入儀表模式（Instrument Mode）選擇Out of service 後 按ENTER——提示“Instrument mode is already out of service!” 後回到主界麵依次進入 Setup&Diag——Basic Setup——Auto setup——Setup Wizard：

1、選擇你所使用的壓力單位（Pressure units (psi)）後ENTER ；

2、輸入zui大供氣壓力（Max Supply Press (psi)）後ENTER；

3、選擇執行機構的生產廠家（Actuator Manufcture）後ENTER 以上品牌沒的話選OTHER ；

4、 如果執行機構單作用帶彈簧選3 、雙作用帶彈簧選4 、雙作用不帶彈簧選2；

5.、選ROTARY 下一步根據閥門ling信號時是開選2 關的話選1 下一步再選1 下一步選YES自動選擇閥門轉向及其增益大小；

6、選擇是否有加速器或者快速釋放閥（Is a Volume Booster or Quick Release Present ? ）；

7、提示 執行機構的信息正被發送到儀表當中，請稍等“Actuator information is being sent to the instrument. Please wait…”   ；

8、選擇使用出廠默認設置Use Factory defaults for setup?(Yes is recommended for Initial Setup) Yes 後ENTER  ；

9、 提示 出廠默認設置正被發送到儀表當中，請稍等“Factory default are being sent to the instrument. Please wait… ”  ；

10、繼續自動設置 選擇放大器調整“To continue Auto Setup.select Relay Adjust ”；

11、你是否希望現在進行放大器調整？(Do you wish to run Relay Adjustment Calibration now ?) 假如是雙作用選擇Yes 單作用選擇No後ENTER  ；

12、選擇行程標定 （To continue.select Auto Calib Travel.）按OK；

13、 你希望現在進行自動行程標定嗎？（Do you wish to run Auto Travel Calib now ?Select YES if initial setup）選擇Yes 後按 ENTER；

14、 警告！標定將導致儀表的輸出突然變化 按 OK；

15、選擇交點的調整（Select Crossover Adjust）Manual/Last Value/Default 正常情況下選擇 default 後 ENTER 假如默認的調整後精 度比較差 才會選擇Manual手動；

16、 下麵進入自動行程標定的過程，完成後儀表模式恢複到In service!

調試步驟：

1、檢查接線及閥門安裝情況是否完整；

2、切換到人工模式（Manual）；

3、檢查並調整好所 有的結構參數（CONFIGuration）；

4、運行全開、全關點（STOPS）自動搜索。

5、運行自動調整功能（autoTUNE），得到新的動態響應參數；

6、檢查是否有錯誤提示；

7、手動操作看看是否可以正常運行；

退出人工狀態，回到自動控製狀態。

菜單流程：

接通信號源後，將輸入信號調節到12mA。係統會進行自檢，然後進入交替顯示閥位和輸入信號的值。此時係統有可能處於人工或自動的狀態，取決於上次運行斷電前的狀態。如果屏幕顯示閥位時使用（POS-M）說明處於人工狀態；如果顯示閥位時使用（POS）說明處於自動狀態。然後按照流程圖操作即可完成設定。

調試步驟：

1、條件：①穩定的氣源 壓力≥0.3MPa（角行程定位器壓力≥0.5MPa）

          ②4-20mA信號輸入設備

2、調試：

①打開定位器前蓋，打開電源接線盒。

②把穩定氣源接入過濾減壓閥並密封嚴緊。

③區分正負輸入端接好信號輸入設備。

④打開氣源開關，向下調節調“0”旋鈕，直至排氣壓力表指針不為0，然後反方向緩慢旋轉調“0”旋鈕，使壓力表指針剛好處於0位置。

⑤輸入25%（8mA）、50%（12mA）、75%（16mA）、100 %（20mA）信號，觀察指針下降（上升）行程：

A.、若單次行程超過刻度盤的1/4，說明定位器量程過大，此時應調節量程調節旋鈕（先鬆開螺絲，然後調節下方的旋鈕，向“—”方向調節。根據實際情況確定調節的程度，單次微調，邊試邊調）。

B、若單次行程過小或不足刻度盤的1/4，說明定位器量程過小，操作與A相同，方向相反。

⑥每次調節量程調節旋鈕後，重新進行試驗，若實際行程與理論行程差距仍然很大，則再調節量程調節旋鈕；若實際行程與理論行程差距較小，則調節調“0”旋鈕，使  指針移動到對應的刻度上，再輸入信號觀察指針移動是否正確。

注：通過量程調節旋鈕和調“0”旋鈕的配合來調節量程和行程，已達到調試的目的。

注意事項：

（1）當輸入信號為20mA是，定位器排氣壓力必須＞3公斤（球閥5公斤），一般為3.2-4公斤。若壓力不足則調節閥開啟/關閉不嚴，無法正常工作。

（2）氣開閥：當輸入信號為0時，排氣壓力必須為0，否則閥門沒有完 全關閉。

調試步驟：

1、調試前準備工作

（1）接汽源，再接電源，將電流給到4mA以上；

（2）如定位器沒有調試過，這時顯示屏中應出現P進入組態，先按“+”再同時按“—”，反之相同，看閥門的zui大點或zui小點；

（3）看zui小點應在5-9之間，不對調定位器的黑色齒輪。看zui大點應不超過95，調zui小點盡量接近5；

（4） 用“+”、“—”鍵將閥門行程調到50%，調試前準備工作完成；

注意：如果定位器調試過必須清0，清0步驟為：按手鍵進入(新出的為50，zui初的為55)，再按“+”5秒出現OCAY，再按手鍵5秒，出現C4抬手出現P，進入組態後調試步驟同以上2、3、4相同。

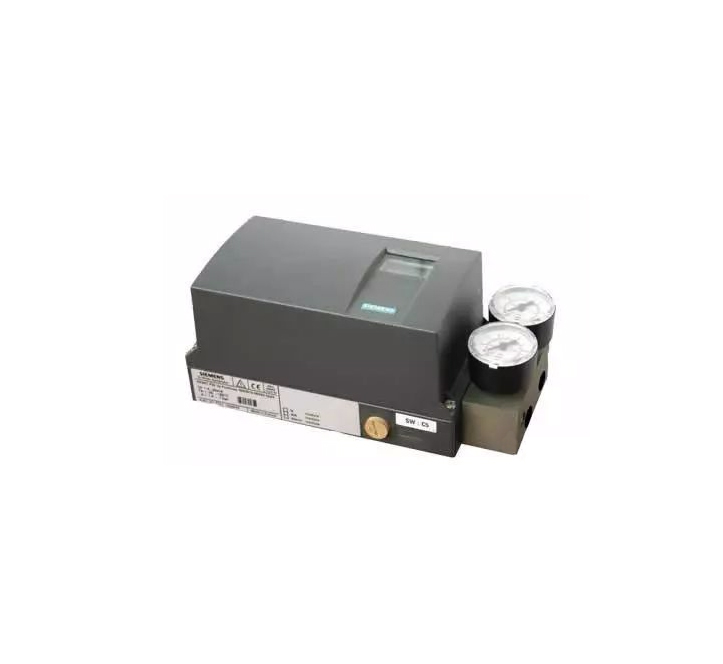

2、初始化的調校步驟

A、執行機構的自動初始化

注：自動初始化前一定要正確設定閥門的開關方向！否則初始化無法進行！

（1）正確移動執行機構，離開中心位置，開始初始化。

直行程選擇：

角行程選擇：

用“+”，“—”鍵切換；

（2）短按功能鍵，切換到第 二參數：

顯示：

或

，用“+”，“—”鍵切換；

注：這一參數必須與杠杆比率開關的設定值相匹配。

（3）用功能鍵切換到參數三，顯示如下：

如果你希望在初始化階段完成後，計算的整個衝程量用mm 表示，這一步必須設置。為此，你需要在顯示屏上選擇與刻度杆上驅動釘設定值相同的值。

（4）用功能鍵切換參數四，顯示如下：

（5）下按“+”鍵超過 5 秒，初始化開始：

初始化進行時，“RUN1”至“RUN5”一個接一個出現於顯示屏下行。

注：初始化過程依據執行機構，可持續 15 分鍾。

有下列顯示時，初始化完成。

在你短促下壓功能鍵後，出現顯示：

通過下按功能鍵超過 5 秒，退出組態方式。約5 秒後，軟鍵顯示將出現。鬆開功能鍵後，裝置將在Manual 方式，按功能鍵將方式切換為AUTO，此時可以遠控操作。

B、執行器手動初始化

利用這一功能，不需硬性驅動執行機構到終點位置即可進行初始化。杆的開始和終止位置可手工設定。初始化剩下的步驟（控製參數zui佳化）如同自動初始化一樣自動進行。

直行程執行機構手動初始化的順序步驟。

（1）對直行程執行機構實行初始化。通過手工驅動保 證覆蓋全部衝程，即顯示電位計設定處於P5.0 和P95.0 的允許範圍中間

（2）下按功能鍵 5 秒以上，你將進入組態方式。

直行程選擇：

角行程選擇：

用“+”，“—”鍵切換；

（3）短按功能鍵，切換到第 二參數：

顯示：

 或

用“+”，“—”鍵切換；

注：這一值必須與傳送速率選擇器的設定相對應。（33°或90°）

（4）用功能鍵切換到參數三，顯示如下：

如果你希望初始化過程結束時，測定的全衝程用mm 表示，你需要在顯示器中選擇與驅動銷釘在杆刻度上設定的值相同，或對介質調整來說下一個更高的值。

（5）通過下按功能，選擇參數五：

①先按住“—”再同時按住“+”鍵，快關閥門（顯示在6.5左右），否則調節黑色旋鈕調節，使其在範圍內；

注：如果按此操作顯示的數是減小的，請先調整執行器的開關方向；

②然後先按住“+”再同時按住“—”鍵，快開閥門。開展後觀察顯示應在95以內，否則調節黑色旋鈕，使其在正常範圍內，然後下按功能鍵確認；

③先按住“—”再同時按住“+”鍵快關閥門，顯示應在5到9之間，然後按下功能鍵確認；

④初始化自動開始。

⑤初始化的停止是自動出現的。RUN1 到RUN5 順序出現在顯示屏的下行。當初始化已全部完成時，出現如下顯示：

下按功能鍵超過 5 秒，離開杆組態方式。接近5 秒後，軟鍵顯示將出現。鬆開功能鍵後，裝置將在Manual 方式，按功能鍵將方式切換為AUTO，此時可以遠控操作。

注：改變調整門的開關方向，需要調整定位器的7和38項，兩項同時用“+”、“—”鍵更改，兩項的設置必須要相同。

手動初始化時，出現

下按“+”鍵5秒以上，開始初始化顯示。

調試步驟：

調試步驟：

1、檢查氣路、電路是否滿足定位器工作要求；

2、給定12mA信號，將反饋杆調整至水平位置，

並緊固；

3、給定8mA信號，通過0位調節螺母將0位調節至對應值；

4、給定16mA信號，通過量程調節螺母將量程調節至對應值；

5、給定4mA信號，檢查閥門全關位置，必要時進行微調；

6、給定20mA信號，檢查閥門全開位置；必要時進行微調；

7、給定4mA（或20mA）、8mA（或16mA）、12mA、4mA（或 20mA）、16mA（或8mA）、20mA（或4mA）進行刻度驗證，必要時進行微調。

說明：1、通過量程調節螺母可以改變定位器的作用方式。

2、取用8mA和12mA信號，分別調整0位和量程，是因為8mA和12mA均有上下刻度值，可以明顯反應0位和量程的位置，而4mA向下下沒有刻度（和20mA向上也沒有刻度值），不宜采用4mA和20mA來調節0位和量程。

3、定位器調校時,必須保 證閥門能夠完 全關閉,有時候雖然給定4mA(或20mA)信號,閥門仍然有開度。

4、氣動閥門定位器和電-氣閥門均屬機械式閥門定位器，因此調校方法類似，不再詳細介紹。

1、閥門定位器有輸入信號但是沒有輸出信號。

（1）電磁鐵組件發生故障，建議換電磁鐵組件。

（2）供氣壓力不對，建議檢查氣源壓力。

（3）氣動放大器擋板0點調節過高，擋板遠離噴嘴。

（4）氣路堵塞。

（5）氣路連接有誤（包括放大器）。

（6）電/氣定位器輸入信號線正負接反。

2、閥門定位器沒有輸入信號但是輸出信號一直xui大。

（1）氣動放大器擋板0點調節過低，擋板過於壓緊噴嘴。

（2）噴嘴堵塞。

（3）輸出壓力緩慢或不正常。

會導致調節閥的膜頭受損、漏氣，造成有輸入信號但調節閥動作緩慢的故障，使調節閥達不到及時調節的效果，處理辦法檢查膜室，更換膜片。

3、定位器線性不好

（1）反饋凸輪或彈簧選擇不當或者方向不對。

（2）反饋連杆機構安裝不好或者在某些位置有卡住的現象。

（3）噴嘴或擋板有異物。

（4）背壓有輕微泄漏現象。
