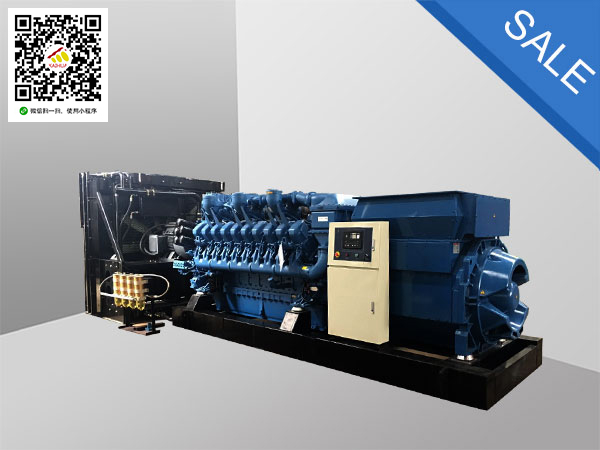

產品特點 二、高壓柴油發電機組與低壓柴油發電機組分析比較

序	特點	低壓機組	高壓機組
1	容量	可多台機組並聯運行。	可多台機組並聯運行，機房可集中建設。
2	輸送距離	可短距離輸電	可長距離輸電，
3	損耗	在輸配電中線路損耗較大	在輸配電中線路損耗較小，不存在輸送發熱問題
4	成本	設備初期投資較少，維護成本較低，低容量、短距離具有較大優勢，高容量、長距離使用時成本將遠遠高於高壓機組	設備初期投資較大，維護成本較低，對於大容量、長距離輸配電具有明顯優勢，配套投資費用較低
5	操作維護	操作使用較為簡單，對操作使用人員要求較低。	操作使用較為複雜，操作使用人員要求較高，必須具有相應高壓操作證才能操作。
6	配置	配置較為簡單	配置較為複雜，尤其在發電機及輸出配電櫃方麵。
7	安全	安全性能較高，技術較為成熟，技術門檻較低	安全性能較高，技術較為成熟，技術門檻較高。
8	發展趨勢	小功率段保持傳統市場，大功率段有被高壓係統替代的勢	采用高壓係統為現時世界趨勢，需求逐漸增大。

三、功率、電壓、電流關係
P=1.732×U×I×COSΦ
現以2000kW機組為例，功率因素0.8，頻率50Hz 低壓（400V）
電流為：I=P/(1.732×U×COSΦ)=2000×103/（1.732×400×0.8）=3609A
高壓（10.5KV）
電流為：I=P/(1.732×U×COSΦ)=2000×103/（1.732×10.5×103×0.8）=137A 高壓輸電電流相當於低壓輸電電流的1/26
四、高壓柴油發電機組應用
根據上述高低壓柴油發電機組的應用特點，在容量要求較大和送電距離較遠的應用場合，高 壓柴油發電機組具有大容量、遠距離供電，機房集中建設、可靠性強、配套配電係統簡單等明顯優點，是大容量機組選型應用的必然趨勢，高壓柴油發電機組已經在銀行、數據中心、冶金、民航等領域進行了大量的應用。
50Hz高壓柴油發電機組主要電壓等級有：6kV、6.3kV、6.6kV、10kV、10.5kV、11kV等，單台機組功率一般在1000kW以上,多台機組並聯使用。
五、 高壓柴油發電機組的結構特點

序	設備名稱	使用要求說明	備注
1	發動機	一般要求單台機組功率在1000KW以上，可選用康明斯、MTU等發動機	與低壓機組沒區別
2	發電機	可短距離輸電	與低壓發電機有較大區別，
3	連接方式	按不同電壓等級選用，可選用STAMFORD、康富等品牌發電機	減震墊安裝在底座下麵
4	並機控製係統	雙軸承發電機聯軸器聯接，工作可靠、安全性更高。	與低壓並機控製係統沒明顯區 別，增加差動保護
5	高壓開關櫃	一般包括主控製器、同期裝置等，可選用COMAP主控製係統、CUMMINS、CAT、MTU並機控製係統、差動保護
6	PT櫃	一般並機輸出開關采用抽出式電動真空斷路器、綜保係統、直流操作。

六、控製係統和綜保係統簡述
高壓機組控製係統主要由高壓開關櫃和集中控製台兩大部分組成。
高壓開關櫃可設於專門的配電室集中管理，集中控製台可以安裝於中央控製室。
安裝於高壓開關櫃上的綜合保護器及集中控製台上的8808控製屏都帶有通用RS232、MODBUS通訊協議接口，用戶可以根據需要對整個控製係統的實時數據進行采集，進行集中監控、歸檔管理。 高壓8808智能控製係統主要由發電機進線櫃（並機櫃）及PT櫃、出線櫃組成。8808智能主控製器本身已經集成了全麵的發電機組保護功能，已經滿足了機組本身及其附屬設備的基本保護需求。 作為後備冗餘保護，用戶可根據項目實際需要及操作習慣，在並機櫃上可選裝綜合保護裝置(可選項)及差動保護裝置(可選項)，在出線櫃上可選裝綜合保護裝置(可選項)，有效的保護機組及設備安裝穩定運行。
1. 以上技術參數為50Hz，額定電壓400/230V，功率因數0.8，接線方式為3相4線。60Hz發電機組可以根據客戶的特殊需要訂製。
2. 發電機可以根據客戶的需要選用蘑菇影视、凱捷利、斯坦福、莉萊森瑪、馬拉鬆等知名品牌。
3. 本數據表僅供參考，如有更改恕不另行通知。

安裝示意圖及參考尺寸

型號	混凝土基礎平麵（mm2）	機房總麵積（mm2）	機房小高度
V-68GF	2500×1000	4400×3300	3000
V-80GF	2500×1000	2500×1000	3000
V-104GF	2700×1000	4600×3300	3000
V-120GF	2700×1000	4700×3300	3000
V-140GF	3000×1200	4900×3300	3000
V-160GF	3500×1200	5000×3300	3000
V-200GF	3500×1500	5000×3300	3000
V-260GF V-300GF V-320GF	4000×1500	6000×3300	3000
V-360GF V-400GF	4000×1500	6000×3300	3000

國產機組機房參考尺寸

型號	機房小高度	備注
單台40-200KW6缸機機房	5000×3600×3200	135係列
2台40-200KW6缸機機房	6000×5000×3500	135係列
單台200-400KW12缸機機房	6000×5000×3200	135係列
2台200-400KW12缸機機房	8000×6000×3500	135係列
單台（閉式）500-600KW機房	10000×7000×5000	8V190
單台（開式）500-600KW機房	9000×7000×5000	8V190
單台（閉式）700-1000KW機房	11000×8000×5500	12V190
單台（開式）700-1000KW機房	9000×8000×5500	12V190

柴油發電機組使用注意事項說明

1、柴油使用0#～-30#號輕柴油；機油指定使用15W-40CD級機油（或根據柴油機說明書要求）。
2、啟動溫度為+5℃以上；帶水油溫加熱裝置時，啟動溫度為-15℃；機組在0℃以下使用時，應采用防凍液和其他低溫啟動措施。
3、機組噪音係數：≤85～95db（A），符合國際標準。
4、本公司除可提供8KW-1600KW陸用機組外，也可提供相同功率檔的船用機組和60HZ 1800轉/分的各種發電機組。
5、本公司生產的發電機組符合GB/T2820.1、.5、.6及ISO8528“往複式內燃機驅動的發電機組”標準的規定。
6、調壓方式：自動或手動。
7、寒冷地區的用戶注意：按照氣溫的變化，對機油、柴油、冷卻液要適當調整，才能保證機組正常運行。
8、隨著產品的不斷更新，樣本參數如有變化或更改，以隨機文件為準，本公司擁有終解釋權，恕不另行通知。
